• C-704Ⅵに接続されたセンサーから警報信号が入るとメール送信します。
• スマートフォン、タブレットでC-704Ⅵにアクセスすることで、リアルタイム映像を確認することができます。

不審者の侵入を赤外線センサーで検知。シャッターのこじ開けをセンサーで検知。ベルで威嚇すると同時に画像を添付しメール通知。折り返しリアルタイムの画像を確認できます。

ゴミ置場の放火を炎センサーで検知。サイレンで威嚇すると同時に画像を添付してメール通知。折り返しリアルタイムの画像を確認できます。

侵入者を外周の赤外線センサーで検知。
音声合成装置で威嚇すると同時に画像を添付してメール通知。折り返しリアルタイムの画像を確認し、スマートフォンから外部出力で威嚇することができます。

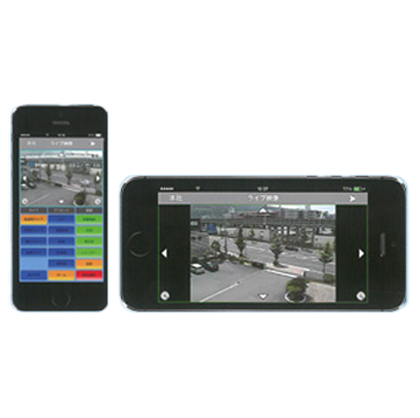

スマートフォンアプリの機能紹介

1. カメラ４台を切り替えて表示
2. PTZ カメラの遠隔操作が可能
   （5 ヶ所までプリセットポジションの設定が可能）
3. 外部出力の遠隔制御が可能
   （威嚇機器、照明、電気錠、シャッター等の制御）
4. 警戒／解除の遠隔操作が可能
5. 双方向のハンズフリー通話が可能

録画一覧確認画面では以下の操作が可能です。

• 警報の履歴確認
• 警報履歴からアラーム録画の画像再生

※本機能は簡易的な録画機能になります。 　
本格的な運用は専用ハードディスクレコーダーをご使用ください。

「拠点切替」ボタンをタップすると登録済み拠点の選択画面が表示されます。
拠点 をタップするだけでリアルタイムの映像が表示されるので、支店・営業所・店舗などの多拠点を管理する際に便利な機能です。

※拠点は最大25 ヶ所まで登録可能

警報発生時にメールを送信
警報発生時と前後１秒の計３枚の静止画を添付してメール送信しますので、警報発生時の状況をすぐに確認できます。
警戒／解除操作時にメールを送信
静止画を添付してメール送信することもできますので、誰が警戒／解除操作したか確認できます。

防犯だけじゃない！　使い方もいろいろ

小売店　ー　防犯とマネジメント

• カメラにて商品の陳列状況を管理
• お客様の入店状態を管理
• 万引きやいたずらを管理
• お客様とのトラブルを管理
• シャッター開閉や電気錠の解錠を遠隔で制御
• 閉店後侵入が発生するとメールにて通報、画像を確認

チェーン店　ー　マネジメント

• カメラにて席の埋まり具合やお客様の数を管理
• レジでの金銭トラブルを監視（最大25 店舗）
• ハンズフリー機能にて社員に業務事項を指示できる
• 複数の拠点を切り替えることが可能
• シャッター開閉や、電気錠の解錠を遠隔で制御
• 閉店後侵入が発生するとメールにて通報、画像を確認

自宅　ー　安全

• 外出中に侵入者が発生するとメールにて通知。
  折り返し現地の画像を確認可能
• センサーの動作履歴から録画画像を確認できる
• 外出先から警戒／解除の操作が可能
• 外出先から照明や家電の制御が可能

家族　ー　コミュニケーション

• 離れて暮らす家族の状況を確認
• 留守番をしているお子様の状況を確認
• 緊急時にはボタンひとつでメール通報。
  折り返し画像を見ながらハンズフリー機能で双方向の会話が可能

駐車場　ー　サービス

• 駐車場の稼働状況を確認
• 駐車場での車のいたずらを監視
• 料金ゲートの異常時メール通知が可能。
  折り返し画像を見ながらハンズフリー機能にて現地と会話ができる
• 遠隔操作にてゲートの開閉が可能

工場　ー　稼働状況

• 工場ラインの稼働状況を確認
• 設備の異常時にメール通知が可能。
  折り返し画像を見ながらハンズフリー機能にて指示が出せる
• 非常押しボタンを押してメール通知が可能。
  夜間一人作業者の安否確認ができる

仕様

品名	IP 画像送信コントローラ
品番	C-704VI
電源入力	専用AC アダプタUIA345-12( オプション)　※またはDC10V ～ 14V・1A
電源出力	電源出力DC12V･1.5A( 専用AC アダプタ使用時)
接点入力	4回線 (a 接点/b 接点切替)( 警備連動/ 常時警戒切替)
映像入力	4回線 VBS/VS1.0V(p-p)　入力インピーダンス75Ω　不平
音声入力	4回線　入力インピーダンス27KΩ不平衡(ラインレベル)
接点出力	4 回線( 各出力から選択) 無電圧接点DC24V・0.5A 警報出力・タンパー出力(1 秒から10 分可変) テレコン出力(1 秒から10 分可変) ループ出力・警戒/ 解除出力( リアルタイム)
映像出力	1 回線 VBS1.0V(p-p)　出力インピーダンス75Ω　不平衡
音声出力	音声出力1 回線　出力インピーダンス600Ω　不平衡( ラインレベル)
メール配信	メール通報先6 件 警報( 該当カメラの警報時と前後1 秒の3 枚の静止画像を添付) 警戒/ 解除・タンパー( カメラ1 の静止画像を3 枚添付) 映像ロスト・再起動
映像配信	映像配信H.264　画像サイズ:D1(720×480dpi)/CIF(352×240dpi)
録画	NAS( ネットワーク対応HDD) に保存　アラーム録画(1 分間固定、プリアラーム8 秒)
カメラ制御	PTZ-812/PTZ-830/PTC-330 適応
表示灯	電源表示灯1( 電源投入時緑色点灯) 警戒/ 解除表示灯1 ( 警戒中赤色点灯) センサーループ表示灯4　( センサー入力時赤色点灯)
リモートスイッチ	3 路用リモートスイッチ、2 路( プログラムタイマー制御用) 使用可
適応回線	イーサネット10BASE-T/100BASE-TX(RJ-45)
スマートフォン動作環境	対応OS:iOS7.0 以降 android4.3 以降 対応端末:xperia/galaxy/nexus シリーズ
設定用PC 動作環境	対応OS:windows7 対応ブラウザ:Internet Exproler 8.0 以降
配線接続	端子式
使用可能周囲温度	-10℃～ +40℃
設置場所	屋内( 壁面取付)
